Modelos "Zero"
|
Modelos "Zero" (1.0) - Fase experimental
(out.2006-jan.2007)
Foram desenvolvidos modelos de edifícios históricos das regiões Luz e Bom Retiro, de forma exploratória,
tendo como meta provisória a elaboração de um mapa. Tais modelos tomavam como fontes fotos, reproduções diversas,
sem maior preocupação, com complexidade crescente, mas sem análise crítica efetiva.
Os modelos foram produzidos em SketchUp. O tempo médio de elaboração por modelo é de 10 a 20 horas.
No entanto, ao longo do período em questão foram realizados ajustes e correções.
As imagens apresentadas procuram evidenciar o potencial didático através de recursos como cortes esquemáticos, uso de recursos de "raio-x"...
Use também o "mapa sensível".
|
|
|
|
AHMWL
|
Arquivo Histórico Municipal
(out/dez.2006)
Imagens geradas em 07.02.2007
Conjunto geral da edificação.
Corte diagonal evidenciando a estrutura do saguão central e a sua relação com o conjunto da edificação.
Vista da cobertura do Edifício Ramos de Azevedo, associada ao corte diagonal.
Detalhe da entrada principal.
Vista interna do saguão.
|
|
|
|
Estação da Luz
|
Estação da Luz
Museu da Língua Portuguesa
(out/dez.2006)
Imagens geradas em 10.10.2006 (modelos sobre mapa) e 27.03.2007
Plano geral, fachada sul, modelo posicionado sobre mapa da região.
Corte transversal, revelando a estrutura da torre e do shed.
Corte transversal, permitindo geral planos específicos.
Corte longitudinal no bloco administrativo.
Sombra da torre, sobre a cobertura principal, na direção leste.
Detalhe da cobertura da estação, vendo-se à direita o bloco principal.
Detalhe da cobertura da estação, explorando recurso de visão "raio-x".
|
|
|
|
Pinacoteca
|
Pinacoteca do Estado
(out/dez.2006)
Imagens geradas em 26 e 27.03.2007

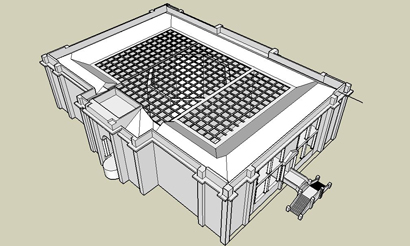

Conjunto geral da edificação, destacando fachadas para avenida Tiradentes (leste) e Jardim da Luz (norte).
Fachadas sul e leste, vistas da avenida Tiradentes.
Fachada sul e escadaria.
Vista inferior do edifício - fachadas sul e leste.
Vista inferior do edifício: o modelo atual não possui detalhes internos.
Vista da fachada sul, tirada do alto.
Observe que a iluminação natural está incorreta. A versão freeware do programa está orientada para o hemisfério norte. É possível enganá-la, em parte, ou usar então a versão PRO trial.
Vista da fachada sul, a partir da escada de acesso, numa tomada em grande angular.
Vista da varanda, na fachada sul.
Vista interna do Octógono, vendo-se grade superior.
|
|
|
|
|
|
|
|
|
